LLM1L 系列帶剩余電流保護斷路器 ( 以下簡稱斷路器 )，主要適用于交流 50Hz/60Hz，額定 電壓 400V，額定電流至 800A 的配電網絡中，用來對人提供間接接觸保護，也可用來防止因設備 絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過 載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。

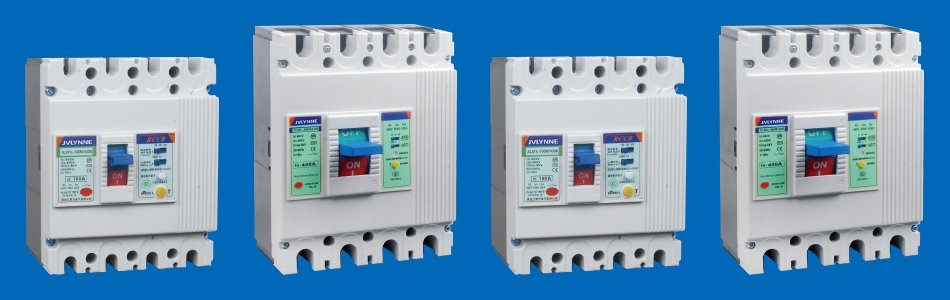

商品簡述
LLM1L 系列帶剩余電流保護斷路器 ( 以下簡稱斷路器 )，主要適用于交流 50Hz/60Hz，額定 電壓 400V，額定電流至 800A 的配電網絡中，用來對人提供間接接觸保護，也可用來防止因設備 絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過 載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。
概述
JLLM1L 系列帶剩余電流保護斷路器 ( 以下簡稱斷路器 )，主要適用于交流 50Hz/60Hz，額定 電壓 400V，額定電流至 800A 的配電網絡中，用來對人提供間接接觸保護，也可用來防止因設備 絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過 載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。
額定剩余動作電流 IΔn 及最大斷開時間根據實際情況現場可調；當相電壓降低至 50V，漏電 保護模塊仍能正常工作；具有漏電報警輸出功能。
產品符合：IEC60947-2、GB14048.2 標準。
型號及其含義

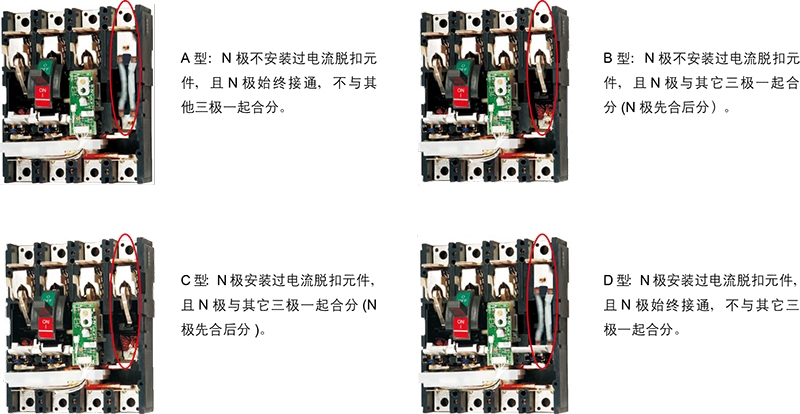

四極產品代號視圖
脫扣方式及內部附件代號

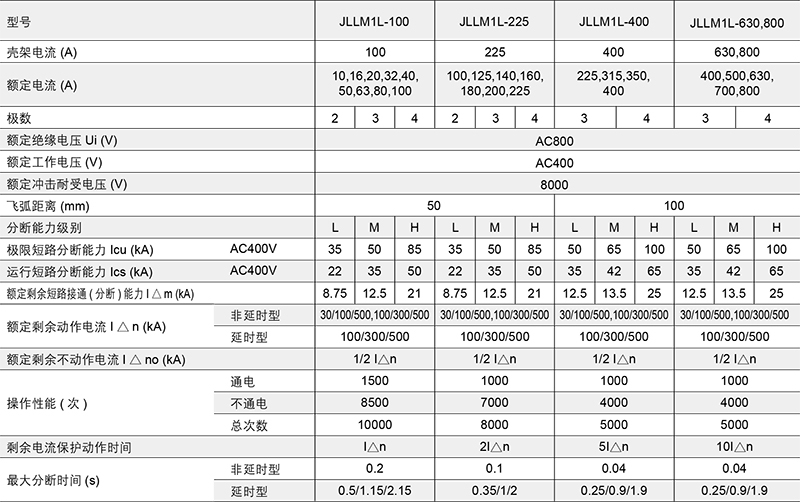

技術參數
注：兩極產品分?jǐn)嗄芰?jí)別只有 M 型一種；延時型最大分?jǐn)鄷r(shí)間可根據客戶要求定制
斷路器的分類
按極數分
A. 二極
B. 三極
C. 四極
按用途分
A. 配電用
B. 電動機保護用
按剩余電流分?jǐn)鄷r(shí)間分
A. 非延時型
B. 延時型
按操作方式分
A. 手柄直接操作
B. 電動操作 ( 用 D 表示 )
C. 旋轉式手柄操作 ( 開關柜用，用 Z 表示 )
結構和工作原理
結構
本系列斷路器系電子式電流動作型漏電保護器。主要部件有：主開 關 ( 包括過電流脫扣器 )，零序電流互感器，電子放大部件，漏電脫 扣器，試驗裝置，全部零部件均裝于一個塑料外殼中。
工作原理

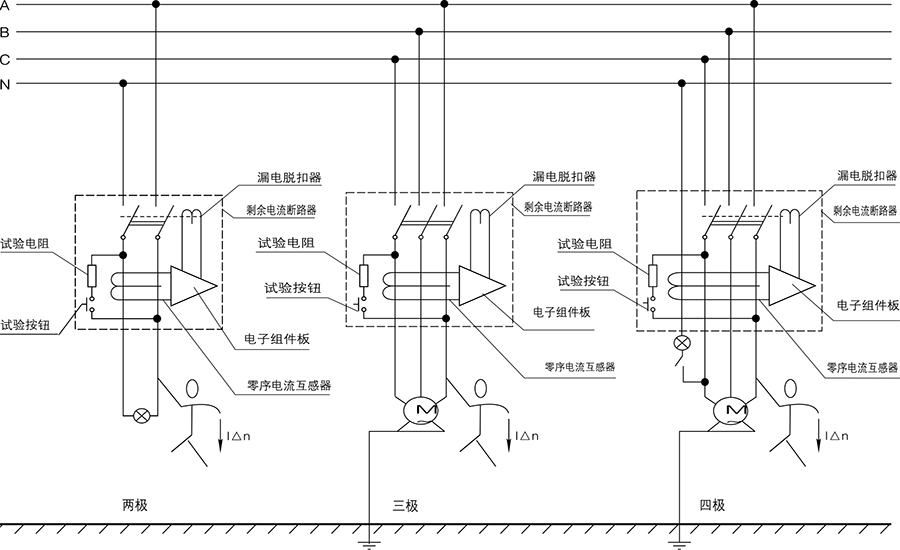

當被保護電路中有漏電或觸電時，零序電流互感器有一個信號輸出， 當該信號輸出達到一定值時，就觸發可控硅導通，使漏電脫扣器動作， 從而帶動牽引桿使操作機構在很短的時間內斷開，切斷電源，從而 實現漏電保護功能。( 工作原理示意圖如下 )。

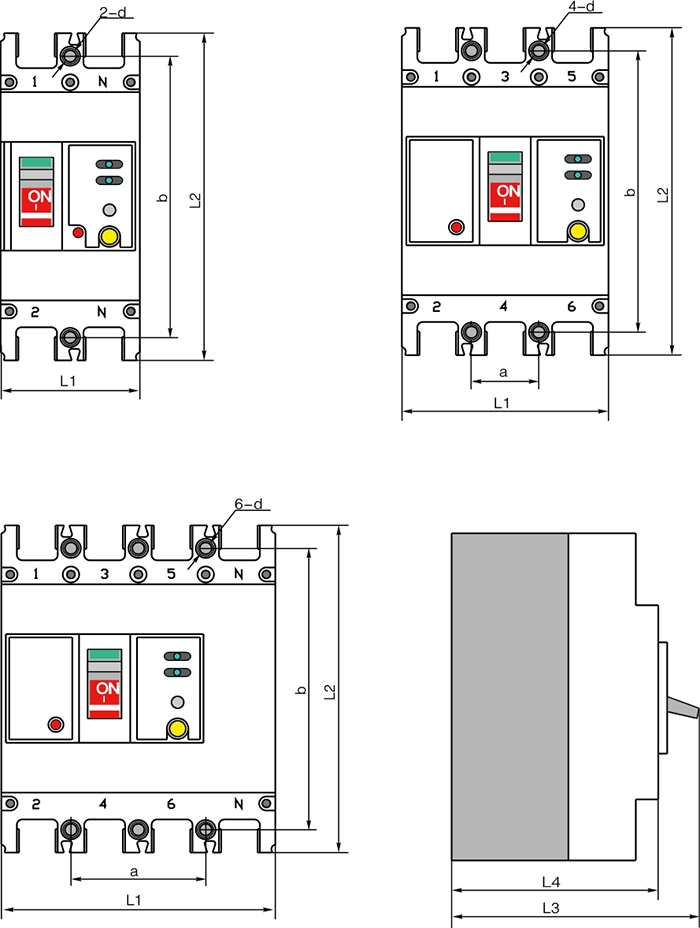

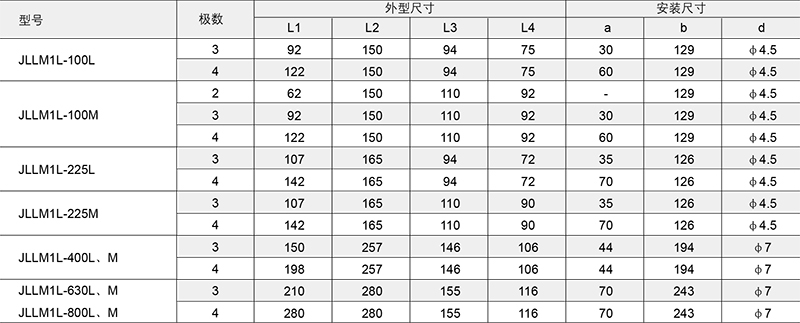

外形安裝尺寸
實際價格咨詢客服。
